Vektoroperationen

Um mehrere Objekte zu einem zu verbinden, gibt es in den meisten Vektorprogrammen verschiedene Optionen zur Vereinigung der ausgewählten Vektoren zu einem gemeinsamen Umriss, zur Bildung einer Schnittmenge aus zwei oder mehreren Pfaden und zum Abziehen einer Vektorform von einer anderen Form.

Vektoroperationen in Freehand

In Freehand ist das als Menübefehl zu finden unter ->Xtras ->Pfadoperationen:


  • "Einheit" verbindet zwei oder mehrere Vektorobjekte zu einem Objekt mit einer gemeinsamen Umrisslinie.
  • "Öffnung" zieht das darüberliegende vom darunterliegenden Objekt ab. Das obere Objekt darf nicht gruppiert sein und es wird immer das Oberste von allen markierten darunterliegenden Objekt abgezogen.
  • "Transparenz" lässt die Objekte an sich unberührt, erzeugt aber an den Überlappungen ein neues Objekt mit einer Mischfarbe in prozentuell einstellbarer Abstufung.
  • "Trennen" macht eigentlich dasselbe wie "Transparenz", nur werden die Ausgangs-Objekte ihrer Überlappung beraubt. Für viele knifflige Logos die bessere Lösung als "Transparenz".
  • "Überschneidung" erzeugt ein Objekt mit der Schnittmenge der Ursprungsobjekte (auch wenn es mehrere sind).
  • In "Zuschnitt" erzeugt das oberste Objekt mit allen darunter liegenden und leicht überlappenden Objekten eine Schnittmenge.

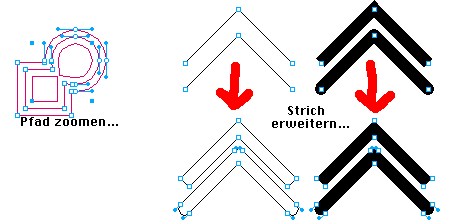

Die Option "Pfad zoomen" ermöglicht es, Objekte eben nicht zu vergrößern oder zu verkleinern, sondern mit konstantem Randabstand zu verändern. So werden aus dem vereinigten Umriss auch wieder zwei Objekte, wenn der Abstand es verlangt. (Um zur besseren Sichtbarmachung des Effektes die anderen Umrisse zu bewahren, wurde hier die Linie jeweils vor dem "Pfad zoomen" geklont).

"Strich erweitern" macht aus Linien Flächen. Oben die Linien, einmal in der Voransicht und einmal in der Grobansicht, unten die daraus entstandenen Flächen. Dieser Befehl ist für die Verwendung von Linien sehr praktisch, damit diese nachher in Flächen umgewandelt werden können. In der Vorschau (ganz rechts) sehen beide Linienzüge eigentlich gleich aus (nur an den Anfasserpunkten sieht man, dass oben Linien und unten Flächen sind), aber in der schnellen Grobansicht (links davon) sieht man die schwarzen Linien und den Umriss der Fläche. Auf diese Weise kann man mit Linien zeichnen und dann Flächen daraus machen. Auch die runden Enden und Knicke werden korrekt umgewandelt, vorausgesetzt es werden nicht Linien mit unterschiedlichen Linienenden ("Abschluß") oder unterschiedlicher Liniendicke ("Breite") gleichzeitg umgewandelt! Deswegen muss aber nicht jede Linie einzeln umgewandelt werden, sondern nur Linien mit unterschiedlicher Dicke/unterschiedlichen Enden getrennt voneinander umgewandelt werden (sozusagen sortenrein)! Das ständig offene Fenster mit den Xtra-Funktionen erhält man unter ->Fenster ->Symbolleisten ->Xtra-Funktionen


Damit "Strich erweitern" zufriedenstellend funktioniert, dürfen nur Linien mit gleicher Breite, gleichem Abschluß und gleicher Winkelgrenze gleichzeitig umgewandelt werden. Diese Werte können in der Linien-Inspektor-Palette überprüft werden.



Bei sich überkreuzenden Vektorpfaden gibt es die Möglichkeit, mit dem Befehl "Überlappung entfernen" an den Überkreuzungen von Pfaden Punkte zu erzeugen. Dies vereinfacht bei manchen Formen die Erstellung und anschließende Weiterbearbeitung.


Vektoroperationen in QuarkXPress

Auch in QuarkXPress gibt es die Möglichkeit, für komplexere Formen aus Grundformen den Rahmen zu kombinieren.
->Objekt ->Vereinen

Bei zwei sich überlagernden Objekten, wie dem gelben Kreis und dem Quadrat, wird bei "Kreuzung" ein Objekt mit gemeinsamen Bereichen erzeugt.

Bei "Vereinigung" wird ein Objekt mit einer gemeinsamen Umrisslinie erzeugt. Wenn mit "Vereingung" nicht überlappende Rahmen verbunden werden, wird das in einen solchen Rahmen geladene Bild in den Zwischenräumen beschnitten.

Bei "Differenz" wird das obere Objekt vom unteren abgezogen. Bei "Differenz umkehren" wird das untere vom oberen Objekt abgezogen. Wenn mehrere Objekte markiert sind, wird das unterste von den vereinigten oberen Objekten abgezogen.

Bei "Exklusiv oder" werden alle überlappenden Bereiche ausgeschnitten, am Schnittpunkt jeder Linie entstehen zwei Punkte.

Bei "Kombinieren" werden auch alle überlappenden Bereiche transparent, es werden jedoch keine zusätzlichen Punkte eingefügt.
Mit dem Menübefehl ->Objekt ->Teilen kann man die enstandenen Gebilde dann wieder in ihre Bestandteile zerlegen.
Mit dem Befehl "Endpunkte verbinden" können zwei markierte Endpunkte von Linien verbunden werden.

In Adobe Illustrator heißt das Werkzeug zum Verschmelzen mehrerer Objekte Pathfinder.
