tp newsreader

Der tp newsreader bietet einem die Möglichkeit die Neuigkeiten aus aller Welt zu erfahren, während man seine Notdurft verrichtet. Moderne Technologie macht es möglich: Der tp newsreader ist ein Toilettenpapierhalter mit eingebauter Internetverbindung, der über einen LCD-Screen aktuelle Newsmeldungen anzeigt. Durch diese kann der User blättern, indem er einfach dasToilettenpapier abrollt.    Der tp newsreader ist ein interaktiver Toilettenpapierhalter mit einer Anbindung zum Internet. Der Benutzer kann den Reader durch Berührung der Oberfläche der Toilettenpapierhalterung aktivieren (siehe Bild1). Daraufhin aktualisiert der Newsreader alle gespeicherten RSS-Feeds* und zeigt diese auf dem LCD-Display an. Nun kann der User seine Lieblingsnachrichten lesen und durchstöbern. Welche RSS-Feeds der TP-Reader anzeigt, kann der Nutzer durch eine Verbindung an seinen Computer individuell festlegen. Durch das Abrollen des Toilettenpapiers kann er durch die angezeigten News-Meldungen scrollen (siehe Bild 2). Die neuesten Feeds sind in einem Loop angeordnet, d.h. sobald der User einmal durch ist beim Scrollen, fängt der TPN wieder bei der ersten Nachricht an oder aktualisiert diese, falls neues Material Online vorhanden ist. Bei Nichtbenutzung schaltet sich der TP-Newsreader automatisch nach fünf Minuten ab.



Einfach gesagt stellen RSS-Feeds einen Service von Webseiten dar, der neue oder oft wechselnde Inhalte bestimmter Seiten direkt zum Benutzer überträgt. Viele Websiten deren Aktualität wichtig ist, wie z.B. Nachrichten, Sport oder das Wetter, bieten dem Benutzer einen RSS-Feed an. Somit ist es möglich auf einem Blick alle Neuigkeiten seiner Lieblingswebseiten auf einmal zu betrachten.

Suche und Recherche

Das Konzept des tp newsreaders macht klar: ein Display muss her. Bei der Suche nach einem geeigneten Display gab es für uns zwei Kriterien: Erstens sollte es eine unkomplizierte Schnittstelle haben (am besten VGA oder ähnliches) und zweitens - viel wichtiger - muss es die richtige Größe haben. Durch die Breite einer Klopapierrolle waren wir schon auf eine Fixgröße festgelegt. Diese könnten wir höchstens noch durch unseren Klopapierhalter variabel halten.

Es gibt auf den Markt sehr viele verschiedene Arten von Displays. Als erstes beschäftigten wir uns mit USB-Displays wie das MIMO oder das Liliput. Preislich fangen diese bei ca. 100 Dollar an. Diese hatten allerdings das Problem, das sie allesamt zu groß waren. Als nächstes kamen wir dann die Idee Displays aus alten Handys oder Smartphones zu benutzen. Diese Idee verwarfen wir allerdings schnell, da diese wiederum ein wenig zu klein waren und außerdem nicht so einfach mit dem Computer verbunden werden konnten.



Die Entscheidung

Schließlich entdeckte Dinko auf einer Auto-Tuning-Seite ein interessantes Gerät: Ein Rückfahrmonitor mit Kamera. Für Autos und LKWs als Einparkhilfe gedacht bietet der Rückfahrmonitor alleine ein kleines Display welches einen Video-Cinch-Eingang hat. Wir fackelten nicht lange und bestellten das Gerät, Kosten ca. 65 Euro.

Wir wussten ab Beginn der Planung des Projekts das wir RSS-Feeds verwenden würden. Die "natürliche" Umgebung für RSS-Feeds ist das WWW, meistens betrachtet man sie in einem Browser oder in einem eigenen FeedReader-Programm. Beide kamen für den tp newsreader nicht in Frage, da der Benutzer nicht surfen soll und ihm auch die Eingabegeräte dazu fehlen, außerdem kann man mit "fertigen" Browser und FeedReader-Software nur über Umwege mit eigener Peripherie ansprechen. Desweiteren wird die Darstellung der Feeds nicht für ein kleines Display optimiert.

Kurz: Wir müssen unsere eigene Software erzeugen. Dabei fiel die Wahl schnell auf ActionScript, da wir es in diversen Lehrveranstaltungen schon kennengelernt haben und es gut mit RSS-Feeds kommunizieren kann.

ActionScript bietet dazu das flash.net.*-Paket an, in dem die Klassen URLLoader und URLRequest enthalten sind, die wir benötigen um den RSS-Feed zu laden. Die erhaltenen Informationen speichern wir in einem XML-Objekt, welches anschließend die gesamten Feed-Daten enthält. ActionScript ist glücklicherweise in der Lage auf bestimmte Inhalte dieser Daten zuzugreifen. Somit können wir gezielt die Schlagzeile, den Inhalt und das Datum eines Newsfeeds auslesen.

Wie das ganze bei uns konkret aussieht könnt ihr im Kapitel Das FeedReader.as-Objekt nachlesen. Wir haben für besseres Verständnis unseren SourceCode auch mit Kommentaren versehen. Einzelne Befehle, Klassen usw kann man auch gut dokumentiert in der offiziellen Adobe Flash-Hilfe finden, welche uns auch sehr weitergeholfen hat.

Wie im Flowchart kurz beschrieben, ist das FeedReader.as-Objekt dazu da, den Newsfeed aus dem Internet zu laden und die Liste der Beiträge zu erzeugen. Es benötigt nur das SingleFeed.as-Objekt und ist dann auch ohne dem TPNewsreader.as lauffähig, allerdings ohne Scroll-Funktion.

In dieser Datei wird auch festgelegt, welcher Newsfeed geladen wird. Wenn man diesen also ändern möchte, findet man die URL in Zeile 17.

// FeedReader.as
// Philip Drobar
// Last Change: 08.06.2010

package {
	import flash.display.Sprite;
	import flash.events.*;
	import flash.net.*; // benötigt für die RSS-Funktionen
	import flash.text.*;

	public class FeedReader extends Sprite {
		private var feeds:Array; // In diesem Array speichern wir die einzelnen Feedeinträge die wir in SingleFeeds.as generieren. Wir brauchen es zum erstellen der Liste.
		private var numFeeds:Number=0; // Anzahl der einzelnen Feedeinträge - ebenfalls für das Erstellen der Liste

		// ==== Einen RSS-Feed in ein rssLoader-Objekt laden ====
		public var rssLoader:URLLoader = new URLLoader();
		public var rssURL:URLRequest=new URLRequest("http://www.spiegel.de/schlagzeilen/tops/index.rss"); // Hier wird die WWW-Adresse des Feeds eingegeben.
		// ==== XML Objekt generieren ====
		public var rssXML:XML = new XML();

		public function FeedReader() {
			init();
		}

		private function init():void {

			feeds = new Array();//Array in dem alle Single-Feeds gespeichert werden, siehe oben (Zeile 8).

			rssLoader.addEventListener(Event.COMPLETE, rssLoaded);
			rssLoader.load(rssURL);
			rssXML.ignoreWhitespace=true;

		}

		// ==== Diese Funktion behandelt das COMPLETE-Event des rssLoader-Objekts und schmeisst die Feed-Beiträge in das feeds-Array ====
		private function rssLoaded(e:Event):void {
			rssXML=XML(rssLoader.data);

			// === Diese Schleife schlägt in dem Feed die Daten der einzelnen Beiträge nach, übergibts die an SingleFeed.as und bekommt einen einzelnen aufbereiteten Feedeintrag zurück
			// === den es anschließend in einer Liste anordnet.
			for (var item:String in rssXML.channel.item){
				numFeeds++; // Anzahl der Feeds erhöhen

				var FeedIndex:String = "FeedIndex " + item; // Der Index gibt den Beitrag eines Feeds an
				// Folgende Zeile übergibt dem SingleFeed-Objekt alle Infos wie Datum, Schlagzeile und Inhalt (und auch Farbe) und erhält einen fertigen Beitrag für die Liste zurück.
				var singleFeed:SingleFeed=new SingleFeed( rssXML.channel.item[item].pubDate.substr(0, 16) + ": " + rssXML.channel.item[item].title,rssXML.channel.item[item].description);
				singleFeed.x=5; // X-Position ist immer gleich, da wir unsere Beiträge vertikal anordnen.
				singleFeed.y=5 + (numFeeds * 540)-540; // Position des SingleFeeds muss abhängig sein von der Position der anderen Feeds und von der Index-Nummer des SingleFeeds
				addChild(singleFeed);// SingleFeed-Objekt -also einen einzelnen Beitrag- der Bühne hinzufügen

				feeds.push(FeedIndex); // Das Array der Feeds erweitern.

			}

		}


	}
}

Das SingleFeed.as-Objekt erzeugt einen einzelnen Eintrag komplett mit Formatierung und Layout. Wenn man also das Aussehen der Software ändern möchte, ist man hier richtig. Allerdings sollte man beachten das die Füllfarbe von FeedReader.as übergeben wird. Bitte die entsprechenden Variablen auch in der FeedReader.as-Datei beachten. Desweiteren wird das Textlayout über HTML-Tags definiert, wodurch es hier im Code zu komischen Darstellungen kommen kann, da DMA diese sofort als HTML interpretiert.

// SingleFeed.as
// Philip Drobar
// Last Change: 08.06.2010

package {
	import flash.display.Sprite;
	import flash.text.*;
	import fl.controls.TextArea; // Für die Textfelder
	import fl.controls.ScrollPolicy; // Ebenfalls für die Textfelder


	public class SingleFeed extends Sprite {
		public var tagline:String; // Text-Variable wird von FeedReader.as aus dem Newsfeed übergeben
		public var news:String; // Text-Variable wird von FeedReader.as aus dem Newsfeed übergeben
		public var color:uint; // Die Farbe wird von FeedReader.as übergeben

		public function SingleFeed(tagline:String="Header", news:String="News", color:uint=0xCCCCCC) {
			this.tagline = tagline;
			this.news = news;
			this.color = color;
			init();
		}
		public function init():void {
			// Erzeugt den Farbrahmen des einzelnen Beitrags
			graphics.beginFill(color);
			graphics.lineStyle(3,0x666666,1,true,"normal","ROUND","ROUND",3);
			graphics.drawRoundRect(0, 0, 785, 520, 20, 20);
			graphics.endFill();

			// Erzeugt das Textfeld welches die Überschrift beinhaltet
			var TaglineField:TextArea = new TextArea();

			// Die Überschrift in das Textfeld übergeben und Positionieren, dann der Bühne hinzufügen.
			TaglineField.htmlText = "<font size='38' face='Arial'><b>" + tagline + "</b></font>";

			TaglineField.width = 745;
			TaglineField.height = 105;
			TaglineField.editable = false;
			TaglineField.verticalScrollPolicy = ScrollPolicy.OFF; // Schaltet eine mögliche ScrollBar aus.
			TaglineField.drawFocus(false);
			TaglineField.editable = false;

			TaglineField.x = 20;
			TaglineField.y = 20;
			addChild(TaglineField);

			// Erzeugt das Textfeld welches den Newsinhalt beinhaltet
			var ContentField:TextArea = new TextArea();

			// Dem Newsinhalt in das Textfeld übergeben und Positionieren, dann der Bühne hinzufügen.
			ContentField.htmlText = "<font size='38' face='Arial'><b>" + news + "</b></font>";

			ContentField.width = 745;
			ContentField.height = 375;
			ContentField.editable = false;
			ContentField.verticalScrollPolicy = ScrollPolicy.OFF; // Schaltet eine mögliche ScrollBar aus.
			TaglineField.drawFocus(false);
			TaglineField.editable = false;

			ContentField.x = 20;
			ContentField.y = 130;
			addChild(ContentField);

		}

	}
}



Das TPNewsreader.as-Objekt lädt die Liste der Newseinträge und managed das Loopen derselbigen. Außerdem managed er das Scrollen über das Mausrad, sowie die Aktualisierungsrate, welche im Moment bei einem 5-Minuten-Intervall liegt.

// TPNewsreader.as
// Philip Drobar
// Last Change: 09.06.10

package {
	import flash.display.Sprite;
	import flash.events.*;
	import flash.utils.Timer;

	public class TPNewsreader04 extends Sprite {

		public var ImportedFeeds:FeedReader = new FeedReader(); // Importiert die Liste der Feed-Einträge die mit FeedReader.as erzeugt wurde.
		public var FeedlistUpper:FeedReader = new FeedReader(); // Klon der Feedliste für den Loop
		public var FeedlistLower:FeedReader = new FeedReader(); // Klon der Feedliste für den Loop

		public var RefreshTimer:Timer = new Timer(10);

		public function TPNewsreader04() {
			init();
		}

		private function init() {

			// Positionieren der Beitragsliste und hinzufügen zur Bühne
			ImportedFeeds.x=0;
			ImportedFeeds.y=0;
			addChild(ImportedFeeds);

			// Klonen der Feedliste für den Loop
			FeedlistUpper.x=0;
			FeedlistUpper.y=0 - ImportedFeeds.height; // FeedlistUpper ist der Klon ÜBER der Original-Liste
			addChild(FeedlistUpper);

			FeedlistLower.x=0;
			FeedlistLower.y=0 + ImportedFeeds.height;
			addChild(FeedlistLower); // FeedlistUpper ist der Klon UNTER der Original-Liste

			RefreshTimer.start();
			RefreshTimer.addEventListener(TimerEvent.TIMER, timerListener);
			stage.addEventListener(MouseEvent.MOUSE_WHEEL,Scrolling);// Dieses Event löst das Scrollen aus - FUNKTIONIERT NUR UNTER WINDOWS!

		}

		private function timerListener(e:TimerEvent):void {
			//trace(RefreshTimer.currentCount);
			if(RefreshTimer.currentCount == 1870){
				FeedRefresh();
				RefreshTimer.stop();
				RefreshTimer.reset();
				RefreshTimer.start();
			}
		}

		private function FeedRefresh():void {

			removeChild(ImportedFeeds);
			removeChild(FeedlistUpper);
			removeChild(FeedlistLower);

			// Positionieren der Beitragsliste und hinzufügen zur Bühne
			ImportedFeeds.x=0;
			ImportedFeeds.y=0;
			addChild(ImportedFeeds);

			// Klonen der Feedliste für den Loop
			FeedlistUpper.x=0;
			FeedlistUpper.y=0 - ImportedFeeds.height; // FeedlistUpper ist der Klon ÜBER der Original-Liste
			addChild(FeedlistUpper);

			FeedlistLower.x=0;
			FeedlistLower.y=0 + ImportedFeeds.height;
			addChild(FeedlistLower); // FeedlistUpper ist der Klon UNTER der Original-Liste

		}

		private function Scrolling(e:MouseEvent):void {
			ImportedFeeds.y += (e.delta *2);// Das e.delta enthält die Zeilensprung-Information aus dem Mausrad. Somit ändert sich die Y-Position gemäß der Rotation des Rades.
			FeedlistUpper.y = ImportedFeeds.y - ImportedFeeds.height - 15; // Die Klone werden entsprechend mitpositioniert.
			FeedlistLower.y = ImportedFeeds.y + ImportedFeeds.height + 15; // Die Klone werden entsprechend mitpositioniert.

			if(FeedlistUpper.y >= 0){ // User ist am oberen "Ende" angelangt
				positionReset(); // Position wird zurückgesetzt um den "Loop" zu simulieren.
			}
			if(FeedlistLower.y <= 0){ // User ist am unterem "Ende" angelangt
				positionReset(); // Position wird zurückgesetzt um den "Loop" zu simulieren.
			}

		}

		// Diese Funktion sorgt für den "Loop". Es werden die Positionen der Klone und der Originalliste genau dann
		// zurückgesetzt/vertauscht, wenn es für den User nicht bemerkbar ist.
		private function positionReset():void {
			ImportedFeeds.y=0;
			FeedlistUpper.y=0 - ImportedFeeds.height - 15;
			FeedlistLower.y=0 + ImportedFeeds.height + 15;

		}

	}

}







Ursprünglich wollten wir ein Rad, also ein Scroll-Wheel direkt mit einem Arduino-Board verbinden und die erhaltenen Daten in Flash verarbeiten. Wir erkannten aber schnell, das die Kommunikation zwischen Arduino und Actionscript nicht so einfach ist, weshalb wir ein wenig "schummelten". Um das Abrollen des Toilettenpapiers zu messen, werden wir auf die Unterseite der Abdeckung des Toilettenpapierhalters einfach eine kleine eine USB-Maus anbringen. Wir besorgten uns eine kleine Laptop-Kabel-Maus wie man sie für ein paar Euro in fast jedem Markt bekommt.. Je nach Beschaffenheit der Maus muss man nun unterschiedlich vorgehen. Wir wollten das nach Möglichkeit nur das Scrool-Rad der Maus auf dem Klopapier aufliegt, deswegen musste dies möglichst frei liegen und weit heraus stehen. Desweiteren ist das Klopapier oft sehr weich, weshalb der Rest des Mausgehäuses möglichst glatt ist, dammit es bei Berührung des Abrollens nicht reißt. Wir entfernten also die Maustasten, zerlegeten die obere Gehäusehälfte so, das die Schraubensockel noch ganz blieben und füllten die Platine ein wenig mit Heißkleber ab, da dieser eine glatte, runde Oberfläche bildet, die nicht gefährlich für das Klopapier ist. Dabei wurde die Maus schön flach, das Rad ragte doch halbwes weit heraus und die Funktionen der Maus blieben zur Gänze erhalten.
Nachdem die Maus bereit war, kam die Montage auf dem Klopapierhalter an. In der Testphase hatten wir einfach doppelseitiges Klebeband benutzt, aber das war natürlich keine Lösung für den finalen Protoypen. Wir reinigten also die Metalloberfläche einmal gründlich und verteilten dann Superkleber der für Metall geeignet war so auf der Oberfläche, wie es auch für die Unterseite des Mausgehäuses am besten war. Das muss man natürlich für jedes Maus-Modell individuell beachten, außerdem sollte man nicht vergessen die Mouseskates, also die Gleitflächen auf der Mausunterseite zu entfernen, da diese ja stören würden. Lang genug warten bis alles gut trocknen konnte und fertig.



Stromversorgung Das Display war ja ursprünglich für die Verwendung in einem Auto ausgelegt, das heißt die Anschlüsse waren für Zündung und Autobatterie ausgelegt. Glücklicherweise gibt es solch eine 12V-Spannung auch bei Computer-Netzteilen. Unser geschätzer Kollege Gregor hat uns deswegen ein Netzteil geliehen, das wir einfach mit den entsprechenden Drähten des Display-Netzteils verbanden.. Unser Display hatte dabei eine kleine Besonderheit, den Aufklapp-Mechanismus. Sobald Strom an einem weiteren Draht anliegt, wird das Display "aktiviert", es klappt sich dann auf und zeigt an, ansonsten ist es zugeklappt und quasi in "stand by". Diese Leitung wäre in einem Fahrzeug an den Rückwärtsgang verbunden, damit die Rückfahrkamera bei Bedarf aktiviert. Wir haben dies bei unserem Protoypen mit dem Lichtschalter gekoppelt. Sobald man das Licht im Klo anmacht, aktiviert sich auch der tp newsreader.
Verbindung mit dem Computer Das Display war mit einem gelben Cinch-Eingang ausgestattet, wie man es auch vom Fernseher kennt. Das wäre für einen Camcorder natürlich kein Problem gewesen, für einen Computer ist das dann doch ein wenig Tricky. Zum Glück gibt es aber auch dafür eine Lösung. Hier wieder dank an Gregor, der hat uns nämlich das Gerät von dem Foto hier rechts geliehen. Grand HandView. Ist ein wenig komisch der Name, aber das Gerät ist im Grunde ein Signalwandler für Bilder. Es hat am einem Ende einen VGA-Stecker und am anderen Ende einen Cinch-Stecker. Genau das was wir brauchten.
Da das Display natürlich keine übliche Monitor-Auflösung hat, mussten wir es am Computer als 2. Monitor mit eigener Auflösung einstellen. Bei unserem Display hat 800x600 am besten funktioniert (auch wenn es nicht die native Auflösung war). Die tp newsreader Software, also das Flash-Programm war natürlich dann auch auf diese Auflösung ausgelegt. In diesem Stadium des Geräts nahm ich an der Software die gestalterischen Einstellungen vor. Die Größe und Formatierung der Schrift muss ja optimal an das Display angepasst sein, damit man alles gut lesen kann. Rechts seht ihr einen ersten Testlauf, allerdings ohne laufender Software.



Bau des Gehäuses Da wir den tp newsreader ja präsentieren wollten, musste unser Protoyp mobil sein. Trotzdem sollte man sich vorstellen können, wie das Produkt in der Praxis Verwendung findet - nämlich an einer Wand montiert. Deswegen bauten wir uns eine Holzbox die groß genug war um eine WC-Wand zu "simulieren" und platz für die Hardware bot. Vielen Dank an dieserstelle für die unkomplizierte und schnelle Hilfe der Werkstätten! In die Box bohrten wir in der Mitte ein größeres Loch durch die die Kabel zur Maus und zum Display geführt werden konnten. In der rechten oberen Ecke kam noch ein kleines Loch für unseren Lichtschalter, der das Display ein und ausschaltet. Im inneren der Box montierten wir noch ein Zwischenbrett, was als Ablage für das Netzteil und dem Netbook, der dank seiner Größe bequem darin platz fand. Somit konnten wir alle Kabel und Geräte in der Box verstauen, alles was wir herausführten, war ein einfacher Netzstecker. Die Internetverbindung bekam der Netbook über WLAN.

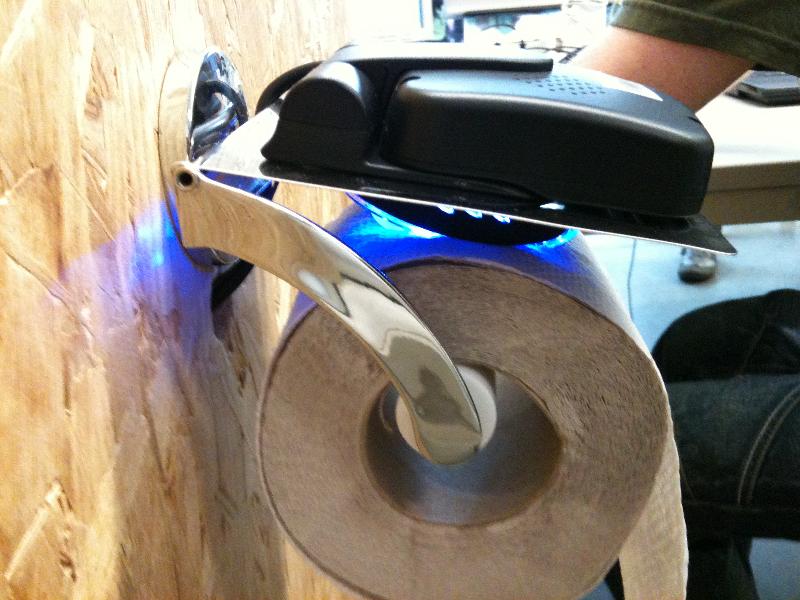

Anbringen des Klopapierhalters Wir führten also wie erwähnt alle Kabel durch die in der Box vorgesehenen Löcher und montierten dann unseren Klopapierhalter. Dieser konnte auch problemlos wieder abgenommen werden, wodurch spätere Wartungen enorm erleichtert wurden. Jetzt konnten wir das erste mal wirklich testen, wie sich der tp newsreader in der Praxis anfühlen würde.
Gott sei dank, es funktionierte alles! Das Display klappte sich wie gewünscht auf und zu. Wir mussten es nur noch so kalibireren, das es nicht an die Wand der Box stößt, aber das war schnell geschehen. Jetzt begannen die "Finishing"-Arbeiten.

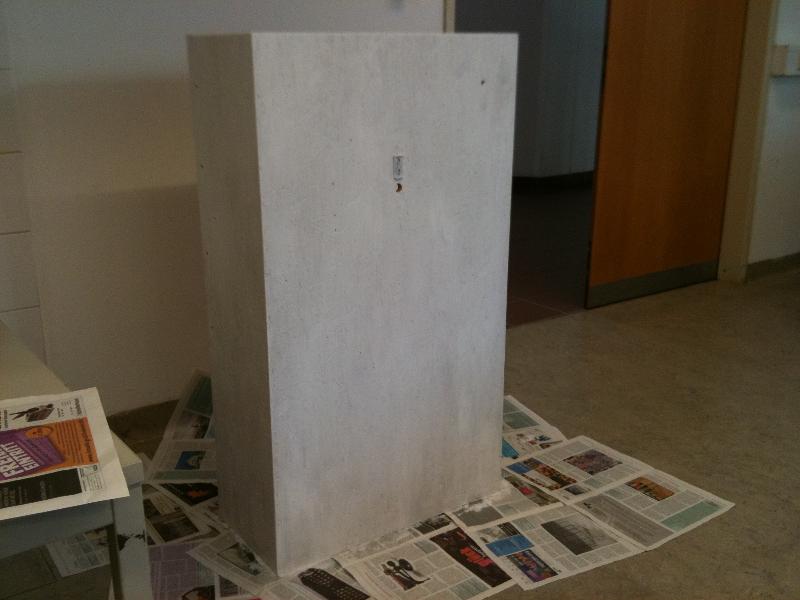

Lackieren der Box Wir wollten den tp newsreader möglichst praxisnahe präsentieren. Deswegen lackierten wir die Holzbox weiß um dem Erlebnis einer WC-Wand möglichst nahe zu kommen ;-). Also bauten wir wieder alle Kabel und Geräte aus und strichen die Box weiß an. Nach 3 Schichten sah man das Holz nicht mehr durch die Farbe und wir waren zufrieden. Der Protoyp sah nicht mehr ganz so "roh" aus. Während wir immer darauf warteten, dass die Farbe trocknet, kümmerten wir uns um uneren Klopapierhalter. Wir klebten nun Display und Maus an ihre endgültigen Positionen der Kleber musste natürlich auch einige Zeit trocknen - Zeit genug um in der Zwischenzeit eine weitere Schicht Farbe auf die Box aufzutragen.
Der finale Prototyp Nach dem alles getrocknet war und der Kleber sicher hielt, montierten wir wieder alles an/in die Box. Der Laptop führte die Software aus. Das Netzteil versorgte das Display mit Strom. Der Lichtschalter klappte das Display hoch und runter, und die Maus beleuchtete sogar das Klopapier ein wenig, was Zufall war, da wir einfach die billigste Maus genommen haben.
