Aufbau eines lokalen Netzes

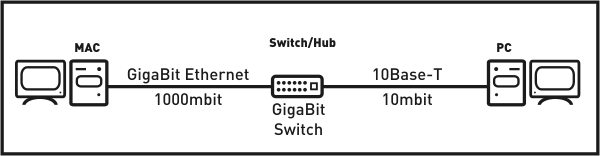

Dieser Gigabit-Switch ist auch abwärtskompatibel zu 10mbit und 100mbit Netzwerksverbindungen, d.h.jeder Port stellt automatisch seine Geschwindigkeit zur Gegenstelle ein (10, 100 oder 1000mbit, Fachwort: auto-sensing/auto-negotation).

  • Verbindet man 2 oder mehr Hubs/Switches und beide haben einen Uplinkport wird ein normales Patch-Kabel verwendet.
  • Wenn nur ein Hub/Switch einen Uplinkport hat, wird mit einem Patchkabel der Uplinkport mit einem beliebigen Port des anderen Hub/Switch verkabelt.
  • Haben beide keinen Uplinkport, greift man auf ein Cross-Over Kabel zurück und verbindet zwei beliebige Ports.

Port 16 wurde hier als "Uplink-Port" verwendet und mit einer Uni-Netzwerks- Wandbuche verkabelt.
